Быстрое картирование контрастирования и МР-перфузия в дифференциальной диагностике опухолей головного мозга

Патофизиологические основы
Неоангиогенез злокачественных глиальных опухолей характеризуется формированием патологической сосудистой сети с повышенной проницаемостью гематоэнцефалического барьера. Этот процесс обусловливает два ключевых радиологических феномена: аберрантную перфузию (отражающую увеличенный объем церебрального кровотока) и динамику контрастного клиренса (связанную с экстравазацией и вымыванием гадолиния). Если МР-перфузия (DSC, dynamic susceptibility contrast) количественно оценивает первый аспект через параметр rCBV (relative cerebral blood volume), то методики контрастного клиренса, включая быстрое картирование раннего и позднего накопления парамагнетика и динамическую контрастную МРА (ДК-МРА), анализируют оба компонента (wash-in и wash-out) . Принципиальным является то, что васкуляризация рецидивирующих глиом существенно отличается от постлучевых изменений, которая проявляется в гемодинамических паттернах, выявляемых этими методами. Дифференциальная диагностика рецидива глиом после комбинированного лечения требует понимания патофизиологии неоангиогенеза. Формирование патологических сосудов с повышенной проницаемостью и артерио-венозным шунтированием создает уникальные гемодинамические паттерны, выявляемые динамическими методами МРТ. Концепция delayed contrast extravasation MRI (Zach et al., 2015), лежащая в основе TRAMs (Treatment Response Assessment Maps), демонстрирует, что поздний клиренс контраста (>60 мин) позволяет дифференцировать опухолевую ткань от лучевого некроза за счет различий в проницаемости сосудов. Последующие исследования (Satvat et al., 2022) доказали, что сокращение интервала до 15-20 мин сохраняет диагностическую ценность, что легло в основу rapid wash-out mapping (Khadhraoui et al., 2024).

Технологические аспекты методов
МР-перфузия (DSC) требует болюсного введения контраста с высокоскоростной Т2*-взвешенной визуализацией (EPI-последовательности). Критически важна коррекция артефактов экстравазации, особенно при нарушении гематоэнцефалического барьера. Пороговое значение rCBV >1.75, установленное в исследованиях, демонстрирует чувствительность 78–82% и специфичность 83–87% для дифференциации рецидива глиобластомы и псевдопрогрессии (рис.1 и 2).

Рис.1. Пациент Р., 28 лет, с диффузной (протоплазматической) астроцитомой Gr2: а – Т2-ВИ; б – Т1-ВИ после контрастного усиления; в – ДК-МРА в венозную фазу через 6 мес; г – ДК-МРА в венозную фазу через 8 мес после операции. На Т2-взвешенном изображении (а) в правой височной области определяется распространенная зона послеоперационных кистозно-глиозных изменений, интенсивно накапливающих контрастное вещество на Т1-взвешенных изображениях (б) по узловому типу, с признаками олигогиперваскулярного (G2) типа гемодинамики (в) через 6 мес после операции (rCBV=1,7 и VAR1=1,5) и с ростом категории типа гемодинамики (г) до гиперваскулярного (G3) еще через 2 мес (rCBV=2,0 и VAR1=1,8). В данном случае представлен пример ложноотрицательной диагностики через 6 мес наблюдения, когда на основании Т2*-перфузионной МРТ была диагностирована стабилизация. При использовании критерия совпадения или роста категории васкуляризации с категорией злокачественности количество ложноотрицательных случаев диагностики снижается

Рис.2. Пациент К., 38 лет, с анапластической астроцитомой Gr3: а – постконтрастное Т1-ВИ; б – ДК-МРА в венозную фазу.
В левой лобной области, кзади и медиально от послеоперационной кисты, определяется распространенная зона накопления парамагнетика (а) с признаками гиперперфузии (rCBV>1,75). При ДК-МРА артериальный компонент не изменен, а в венозную фазу (б) определяется распространенная патологически измененная сосудистая сеть с высоким венозно-артериальным отношением (VAR1=2,4±0,6), что соответствует гиперваскулярному типу гемодинамики (категория G3). Категории злокачественности (Gr3) и степени васкуляризации (G3) равны, что соответствует продолженному росту опухоли.

Однако, как показали Borodin и Usov (2018), оптимальные пороги зависят от гистологического типа: для астроцитом Gr1–Gr3 критичен rCBV >1.75, для глиобластом Gr4 — rMTT >1.75.

Динамическая контрастная МРА (ДК-МРА), описанная в работе Borodin и Usov (2018), выполняется с высоким временным разрешением (25 сек/фаза). Исследование включает четыре фазы сканирования:

1. Нативная фаза (до контрастирования)

2. Артериальная фаза (14 секунда после введения 0.2 ммоль/кг Gd)

3. Венозная фаза (25-30 сек)

4. Поздняя венозная (равновесная) фаза (45-55 сек)

Общая продолжительность сканирования составляет 1 минуту 40 секунд. Ключевым диагностическим параметром является венозно-артериальное отношение (VAR1) – отношение интенсивности сигнала в венозной фазе к артериальной. Пороговое значение VAR1 > 1.59 для астроцитом Gr1-Gr3 свидетельствует о рецидиве (чувствительность 64%, специфичность 94%). Для глиобластом Gr4 рецидив характеризуется коэффициентом усиления в артериальную фазу (CERart) > 1.4 и в венозную фазу (CERvein) > 2.4. Авторы выделяют пять типов гемодинамики (G0-G4), где совпадение категории злокачественности с типом гемодинамики указывает на прогрессирование (табл.1).

Таблица 1

Классификация параметров гемодинамики глиом по данным динамической контрастной МРА и Т2*-перфузионной МРТ

(По данным: Бородин О.Ю., Усов В.Ю., 2018)

Ключевые пояснения:

1. Исключение для типа G2:
   При фибриллярной астроцитоме (Gr2) рецидив характеризуется парадоксальным снижением rCBV (< 0.4) и rCBF (< 0.3) с повышением rMTT > 2.0.

2. Дифференциация G3/G4:

   • Для глиобластом (Gr4) критичен комплекс признаков:

     • Снижение rCBF < 0.7

     • Повышение rMTT > 1.75

     • CERart > 1.4 и CERvein > 2.4

   • При rCBV > 1.75 без этих маркеров – вероятна анапластическая астроцитома (Gr3).

3. Пороговые значения VAR1:

   • VAR1 > 1.59 – маркер рецидива для астроцитом Gr1-Gr3.

   • CERart > 1.4 + CERvein > 2.4 – диагностика рецидива глиобластомы (Gr4).

Этот метод особенно ценен для визуализации шунтирующих сосудов глиобластом, не определяемых стандартной перфузией (DSC), а также для дифференциальной диагностики с венозными сосудистыми мальформациями. Методика ДК-МРА в большей степени позволяет, как и перфузионное исследование (DSC), оценить характер поступления парамагнетика (wash-in), а также ранее вымывание в позднюю венозную (равновесную) фазу (early wash-out), выявление которого будет характерно для сосудистых мальформаций.

Быстрое картирование вымывания (Khadhraoui et al., 2024) основано на сравнении Т1-взвешенных последовательностей: первая — через 5 мин (пик накопления в глиобластоме), вторая — через 25 мин после контрастирования. В исследовании использовался оригинальный автоматизированный алгоритм постобработки (Python 3.11), который выполняет N4-коррекцию, регистрацию (FLIRT, FSL) и последующий субтракционный анализ (вычитание). На основе графика зависимости интенсивности Т1-взвешенного изображения от времени (рис.3) авторы предложили получать субтракционные изображения на 5 минуте, характеризующие поступление парамагнетика в ткани (wash-in), а также вычитание из 5 минуты изображения 25 минуты, характеризующих вымывание парамагнетика (wash-out).

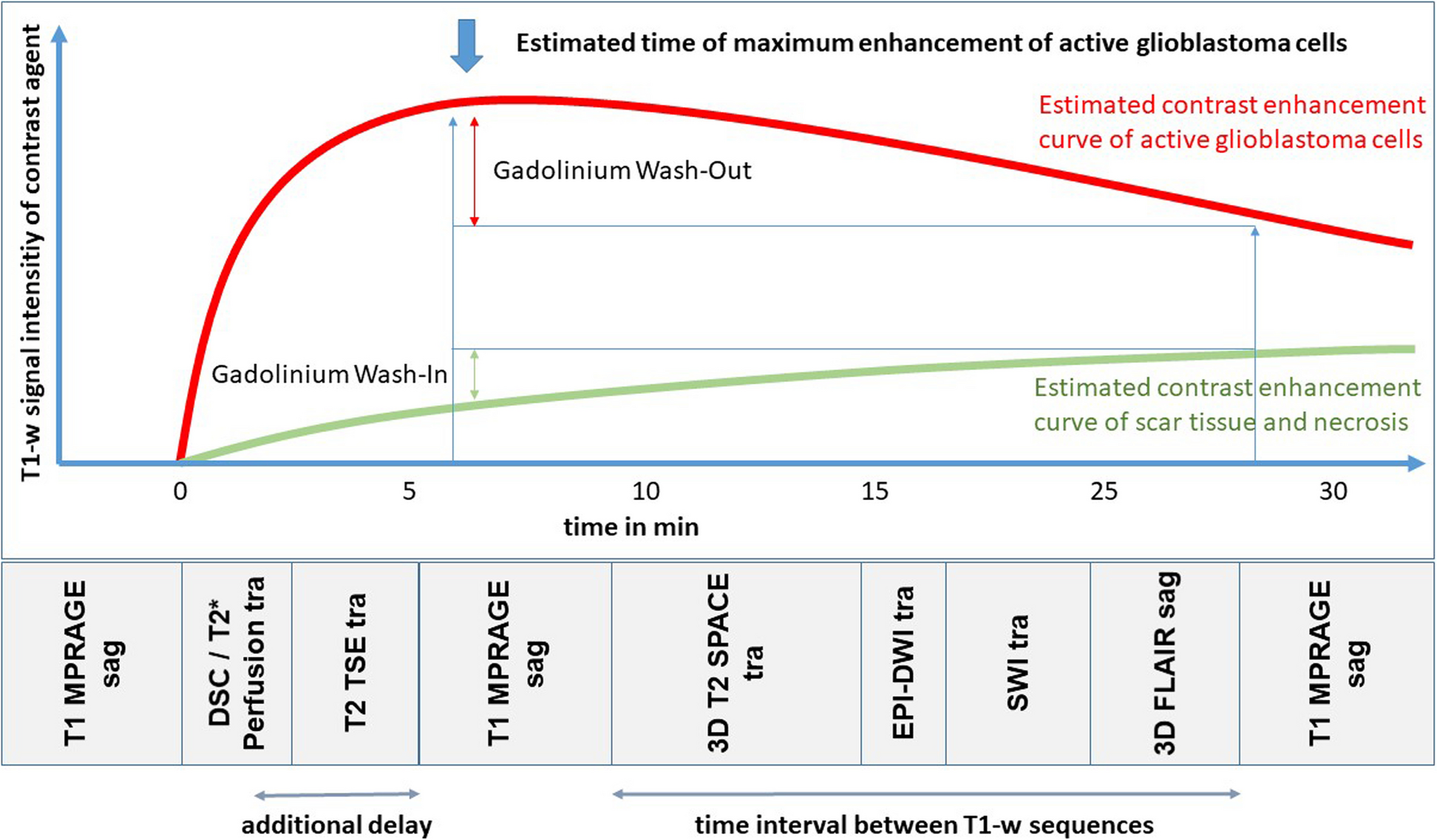

Рис.3. Временная шкала протокола МРТ (внизу; пример для 1,5 Тл Sola Siemens) и схематический обзор предполагаемых кривых усиления контраста (вверху).

Области снижения интенсивности wash-out (красные) коррелируют с активной опухолевой тканью (рис.4), области повышения интенсивности wash-in (зеленые) — с некрозом или фиброзом (рис.5).

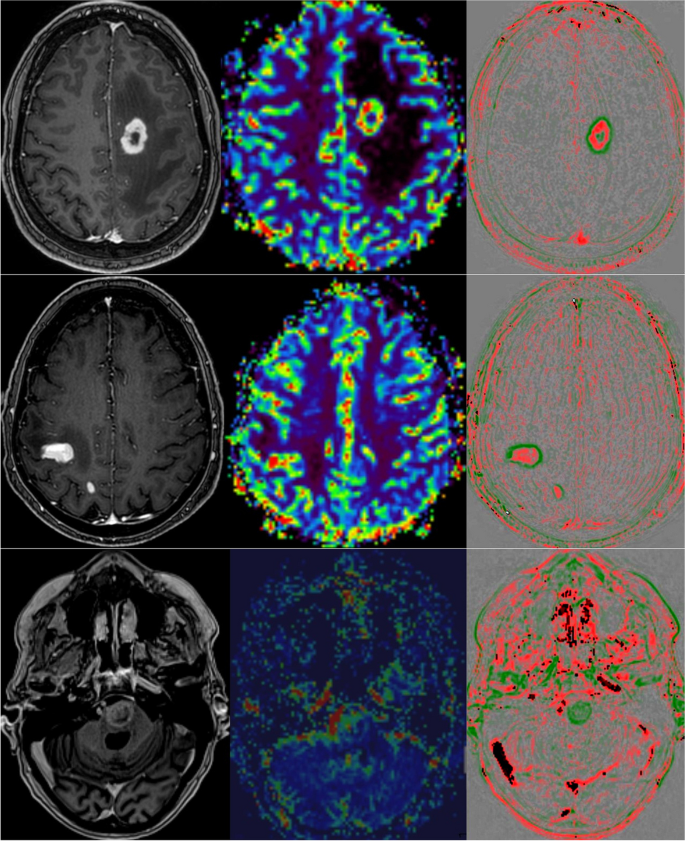

Рис.4. Примеры первичного диагноза (вверху: глиобластома; в центре: лимфома ЦНС; внизу: метастазы в головной мозг мелкоклеточной карциномы легкого). Слева: Т1-взвешенные изображения с усилением контраста; средняя карта rCBV МР-перфузии; Справа: карта быстрого вымывания.

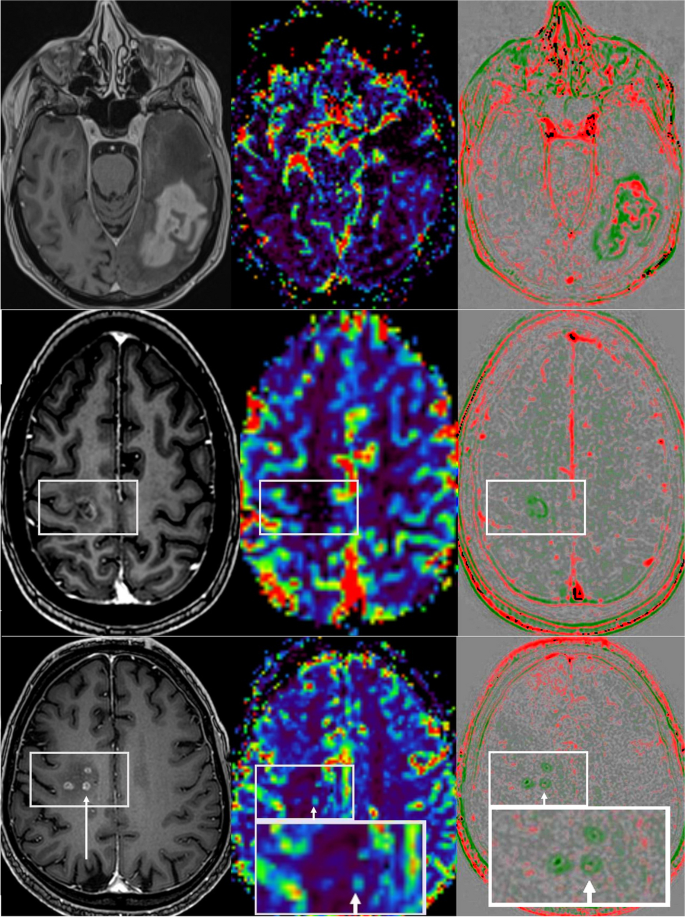

Рис.5. Оценка терапии глиобластомы. Вверху: 200% прогресс объема за 6 недель наблюдения. МР-перфузия (средняя) не показала локальной гиперперфузии. Быстрое вымывание (справа) выявило участки повышенного быстрого вымывания (красный). Середина: Типичные посттерапевтические изменения без гиперперфузии и вымывания, но смываемые (зеленые). Внизу: Лучевой некроз (3-месячное наблюдение было стабильным) с менее активными опухолевыми клетками с пузырчатым видом небольших контрастных поражений и минимальной гиперперфузией (стрелка), а также минимальными кольцеобразными вымывами с красной точкой (стрелка). Слева: Т1-взвешенные изображения с усилением контраста; средняя карта rCBV МР-перфузии; Справа: карта быстрого вымывания.

Авторы предложили рассчитывать wash-out ratio как отношения интенсивнсти wash-out к суммарной интенсивности wash-out + wash-in.

Метод демонстрирует сильную корреляцию с объемами гиперперфузии по данным rCBV (r=0.92, p<0.001), но выявляет дополнительные зоны активности, не визуализируемые при стандартной перфузии, особенно при малых размерах очагов (<0.25 см³).

Сравнительный анализ методик



Критические аспекты методов

1. Динамическая контрастная МРА (ДК-МРА)
   Протокол Бородина и Усова (2018) с высоким временным разрешением (4 фазы за 100 сек) повзоляет выявлять макро- и микроваскулярные изменения при неоангиогенезе глиальных новообразований и при рецидиве опухоли. Для астроцитом Gr1-Gr3 порог VAR1 > 1.59 (отношение сигнала венозной/артериальной фазы) указывает на рецидив (чувствительность 64%, специфичность 94%), тогда как для глиобластом Gr4 ключевыми маркерами становятся CERart > 1.4 и CERvein > 2.4. Преимущество метдики — визуализация артерио-венозных шунтов (тип G4) и высокое пространственное разрешение с полным покрытием области головного мозга тонкими срезами до 2,4 мм.

2. Быстрое картирование wash-out
   Усовершенствованный протокол (Khadhraoui et al., 2024) использует интервал 15-20 мин между Т1-взвешенными сканированиями. Авторами предложено автоматизированное построение RGB-карт (красный = wash-out, зеленый = wash-in), позволяющее выявлять зоны с аномальным клиренсом контраста. Диагностическая точность сопоставима с перфузией (r=0.92 для объемов rCBV/wash-out), метод тоже чувствителен для мелких очагов (<0.25 см³). Ограничение — зависимость от точности регистрации изображений и появление фантомных очагов за счет движения головы пациента.

3. Перфузия DSC-MRI
   Остается «золотым стандартом» оценки микроциркуляции (rCBV, rCBF, rMTT). Согласно консенсусным рекомендациям (Boxerman et al., 2020), для высокозлокачественных глиом критична коррекция на утечку контраста (leakage correction), особенно при использовании неспецифических парамагнетиков. Порог rCBV > 1.75 — оптимальный маркер прогрессирования (чувствительность 82%, специфичность 87%), но при лимфомах и метастазах специфичность снижается.

Практические рекомендации

1. Для первичной диагностики глиобластом целесообразно комбинировать ДК-МРА (оценка шунтирующих сосудов) и перфузию (rCBV >1.75).

2. В контроле лечения (особенно при подозрении на псевдопрогрессию) быстрое картирование wash-out дополняет стандартные методы, выявляя дополнительные зоны с аномальным клиренсом контраста.

3. При ограниченных временных ресурсах перфузия DSC-MRI остается «золотым стандартом», но требует коррекции на «утечку» контраста (leakage correction) для глиобластом.

Заключение
Динамические методы МРТ отражают разные аспекты опухолевого неоангиогенеза: ДК-МРА визуализирует макро- и микроваскулярную архитектуру, DSC-перфузия количественно оценивает микроциркуляцию, а быстрое картирование wash-out выявляет нарушения проницаемости с высоким пространственным разрешением. Интеграция этих методик (например, ДК-МРА для первичной диагностики + wash-out mapping для контроля терапии) позволяет преодолеть ограничения каждого подхода. Перспективы связаны с разработкой AI-алгоритмов для автоматического расчета VAR1 и wash-out ratio, что сократит время анализа и минимизирует субъективизм.

Список литературы

1. Бородин О.Ю., Усов В.Ю. Дифференциально-диагностические критерии рецидива глиом с использованием динамической контрастной магнитно-резонансной ангиографии и Т2*-перфузионной магнитно-резонансной томографии после комплексного лечения // Вестник рентгенологии и радиологии. 2018. Т. 99, № 1. С. 5–12. DOI: 10.20862/0042-4676-2018-99-1-5-12.

2. Khadhraoui E., Schmidt L., Klebingat S. et al. Comparison of a new MR rapid wash-out map with MR perfusion in brain tumors // BMC Cancer. 2024. Vol. 24, № 1139. DOI: 10.1186/s12885-024-12909-z.

3. Zach L., Guez D., Last D. et al. Delayed contrast extravasation MRI: a new paradigm in neuro-oncology // Neuro-Oncology. 2015. Vol. 17, № 3. P. 457–465. DOI: 10.1093/neuonc/nou230.

4. Boxerman J.L., Quarles C.C., Hu L.S. et al. Consensus recommendations for a dynamic susceptibility contrast MRI protocol for use in high-grade gliomas // Neuro-Oncology. 2020. Vol. 22, № 9. P. 1262–1275. DOI: 10.1093/neuonc/noaa141.

5. Muller S.J., Khadhraoui E., Ganslandt O. et al. MRI Treatment Response Assessment maps (TRAMs) for differentiating recurrent glioblastoma from radiation necrosis // Journal of Neuro-Oncology. 2024. DOI: 10.1007/s11060-024-04573-x.
